Antenne Colinéaire 2.4GHz 5/12 dbi Basse puissance

pour les installations 802.11

Le montage suivant sert à fabriquer une antenne colinéaire, plusieurs modèles existent, mais je trouve cette réalisation plus simple que l'antenne omni coax . Pour bien réussir, il faut bien faire attention à la taille des tubes, et aussi, il faut s'appliquer pour la fabrication des ressorts en utilisant une vis comme support. La seule vis que j'ai trouvé la bonne taille est une vis "IKEA" :) (attention... ne démontez pas vos meubles).

Globalement, cette antenne marche très bien, beaucoup mieux que l'antenne coax.

Vous pouvez passer le gain a 12 dbi en doublent le nombres d'éléments, C’est celle utiliser sur mon hot spot

Il y a 2 sections principales à cette antenne. Du bas jusqu'en haut, il y a la section connector/decoupler RF, le "feedline" et les morceaux de section élémentaire, consistant d'un fil enroulé comme un ressort, et d'un bout de tube.

Voilà à quoi ça doit ressembler :

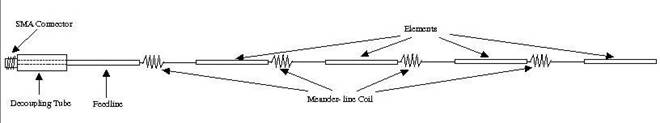

Le schéma 1 - montage terminé

Le temps de construction peut prendre quelques heures jusqu'à une semaine, celà dépend de votre travail et de vos ressources.

Outillage et matériaux nécessaires

  Composants:
               4 ou 8 tubes en laiton de diamètre 4mm / longueur 56mm
               4 ou 8 morceaux de fil électrique cuivre Diam 1,5mm (longueur 100mm en comptant le rab)
               1 tube en cuivre de diamètre 16mm ext. 14 int.  / Longueur 30mm
               1 Connecteur N femelle type châssis

               60 cm de tuyau PVC blanc diamètre 16mm (idéalement en fibre de verre, les ondes passent mieux)
               Un bouchon "bouchon de pied de chaise 16mm" pour mettre au bout de ce tube

   Outillage requis :
               Scie à métaux
               Coupe tube (http://www.conrad.fr/webapps/coupe_tube_cuivre.html)
               Fer à souder (60 W idéal)
               mètre (idéalement pied à coulisse)
               papier de verre
               lime (idéalement mini fraiseuse)
               Une vis (idéalement type ikea)


Mesures

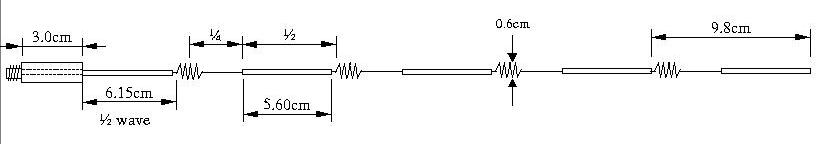

Le schéma 2. Mesures de segment d'antenne.

C en m/s et f en Hz

Explications sur la longueur d'onde : Les canaux réservés pour le wifi vont du canal (1) 2,412GHz jusqu'au canal (14) 2,484Ghz, en prenant le canal (7) 2,442GHz comme valeur médiane,


                        C  (célérité de la lumière) (ms-1)
Longueur d'onde (m) =  -------------------------------
                        f  fréquence (Hz)

Soit :
                       C        29979245
         Long. d'onde  = --- = ---------------- = 0,001223 m = 122,3 mm
                       f     2 * 2442000000

     1/2 Long. d'onde = 122,3 / 2 = 61,15 mm


C'est juste la théorie, en pratique les composant électriques ont un cœfficient de vélocité qui leur est propre, donc, suivant les montages et les matériaux, la longueur d'onde des éléments à utiliser peut changer légèrement.

Ce schéma présente une suite de quatre éléments de longueur bien précise, composés d'un tube de longueur 1/2 longueur d'onde (-10mm), et à la suite, un élément avec un ressort d'une longueur de 1/4 de longueur d'onde en partant de son centre jusqu'au prochain tube. Cette mesure doit être appliqué aux divers éléments de l'antenne. Exception pour le "feedline" qui est d'au moins 90mm, cette longueur de n'est pas extrêmement critique.

Une autre mesure critique de 1/4 de longueur d'onde, doit être prise du milieu du ressort, jusqu'au début du prochain tube.

Construction

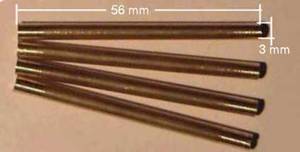

1) couper 4 ou 8 sections de 56 mm du tube de diamètre 4mm.





 2) Couper 1 section de 90 mm du tube de diamètre 4mm. (pour faire le feedline)

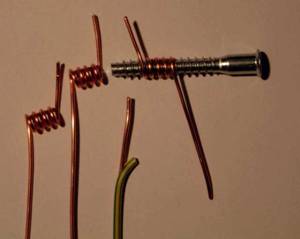

3) fabriquer 4 ou 8 ressorts avec le fil électrique  (diamètre 1.5) rigide en utilisant la vis comme guide, faire exactement 4 tours, les 4 tours doivent faire 16 mm de long.



4) Souder le morceau de 90mm sur le connecteur central du connecteur N

5) Souder le tube de 30mm (découpleur) sur la masse du connecteur N

Ou une embase N femelle en enlevant l’écrou et en liment le filetage pour emboîté le tube de 30mm/16mm (découpleur) sur la masse du connecteur N


6) souder le premier ressort sur le premier morceau de tube (pour souder faire rentrer de 5mm le ressort dans le tube) tout en respectant les mesures indiquées ci dessous et continuer jusqu'au bout de l'antenne. Les soudures doivent être fines et dans surplus d'étain. (ne pas remplir les tubes de soudure)

- Attention, la mesure à partir du bout d'un tube jusqu'a la fin de l'autre doit faire 98mm (voir schéma 2)

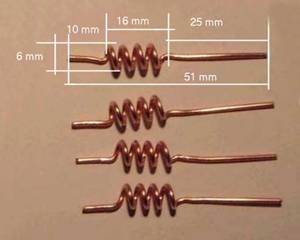

- le ressort qui fait 51mm de long (en tout) doit pénétrer les tubes à chacune de ses extrémités d'environ 5mm afin d'y être soudé. Donc il reste visible 42 mm de ressort.


Encore Le schéma 2. Mesures de segment d'antenne -- relire une fois de plus --

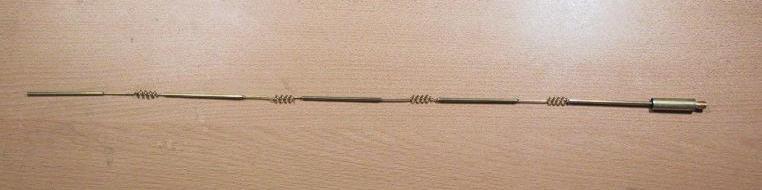

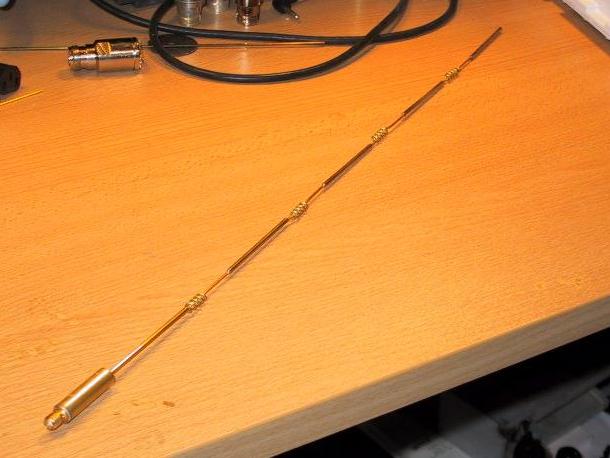

7) Revérifiez vos mesures, placez la protection sur l'antenne. L'antenne doit être terminée.

Si vous avez des questions, des remarques ou commentaires, vous pouvez me contacter  patoch85@yahoo.fr
